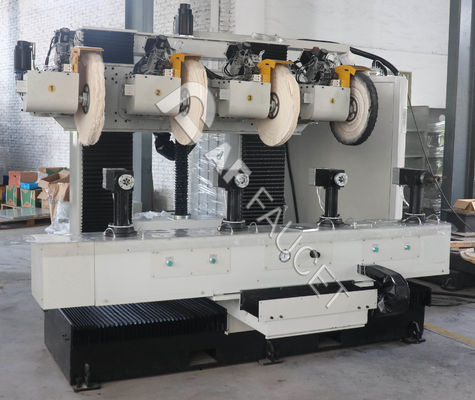

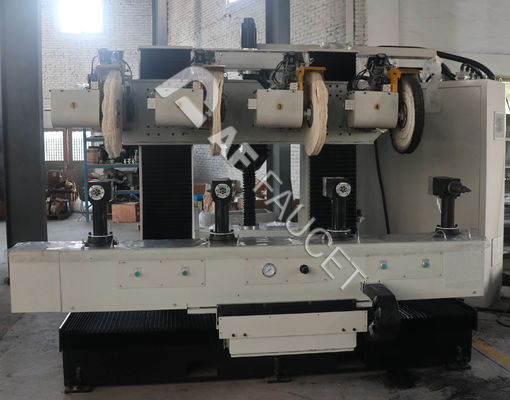

Máquina de pulido automático
El modelo RTAF-AP04 es un sistema de diseño avanzado que contiene 4 husillos de pulido, los procesos de pulido automático se pueden guardar en el programa para su uso de retirada.
Its highly efficient yields and low production cost benefit more and more manufacturers which makes it the best solution for replacing heavy-labor workmanship and improving the product's quality stability.
Especificaciones técnicas
| Código # |
Punto de trabajo |
Especificaciones |
| 1 |
Número de modelo. |
Las condiciones de los controles de seguridad de los vehículos |
| 2 |
Disposición de la máquina (L*W*H) mm |
4400*3400*2800 |
| 3 |
Consumo de energía (máx./Ave.) kW |
40/25 |
| 4 |
Medio ambiente de la fuerza de trabajo |
3Ph, AC380V, 50Hz |
| 5 |
Diámetro máximo de la espiga de pulido (mm) |
600 |
| 6 |
Diámetro de la espiga de pulido (mm) |
300 |
| 7 |
Víaje del eje X (mm) |
1100 |
| 8 |
Víaje del eje Y (mm) |
1000 |
| 9 |
Velocidad del eje Z (mm) |
700 |
| 10 |
Vías en el eje U (mm) |
± 90° |
| 11 |
El desplazamiento del eje V (mm) |
±720° |
| 12 |
Velocidad del eje W (mm) |
±720° |
| 13 |
Recetas del programa |
Almacenamiento ilimitado |
| 14 |
Cera de pulido |
Opción de sólido/líquido |
| 15 |
Velocidad máxima del eje X |
20 metros por minuto. |
| 16 |
Velocidad máxima del eje Y |
20 metros por minuto. |
| 17 |
Velocidad máxima del eje Z |
20 metros por minuto. |
| 18 |
Velocidad máxima del eje U |
30°/seg. |
| 19 |
Velocidad máxima del eje V |
30°/seg. |
| 20 |
Velocidad máxima del eje W |
30°/seg. |
¿ Qué es?
Sistema eléctrico de control y operación
-- Método de comunicación: CCLINK (también puede ser designado por el cliente);
-- Tanto el gabinete eléctrico y la línea de enlace externo con tomas de aviación,
- Buena sujeción y disipación de calor (dos ventiladores de escape 120*120);
- PLC, pantalla táctil, convertidor de frecuencia, y otros componentes electrónicos principales con las marcas Mitsubishi y Schneider.
--Preparar el bloqueo de la puerta de seguridad y la rejilla de seguridad.
- ¿Qué quieres decir?El sistema de pulido reserva las interfaces para la actualización
-- Disponible para la formación de líneas de producción continuas o estaciones de trabajo;
-- Apoyar la conexión del sistema de gestión de talleres.
Ventajas del diseño
1La máquina de pulido automática es un sistema de pulido exclusivo compuesto por 4 manipuladores con sistemas rotativos de 6 ejes.Las operaciones simultáneas de varias estaciones garantizan una gran flexibilidad y una alta eficiencia de producción.
2El sistema de control adopta la tecnología de control de movimiento PROMAX de Italia, con un rendimiento estable y una alta precisión de control.
3Método de programación: la enseñanza de la programación, con el dispositivo portátil, incluye un modo manual para simular el pulido de la mano de obra y registrar la pista;modelo de funcionamiento automático está disponible con el programa de parámetros preestablecidos.
4- Control de la presión de pulido y de la compensación del desgaste: cuando la rueda de la tela de pulido se desgasta,el sistema puede detectar que el par se ha reducido y compensar automáticamente en todas las direcciones.
5- Compensación lineal de velocidad: cuando se reduce el diámetro exterior de la rueda de tela, el sistema aumenta automáticamente la velocidad y la compensación;
6- programación de la adición de cera de pulido: ajuste libre del tiempo y de la frecuencia de pulverización de cera de acuerdo con las características del producto.
7Control totalmente digital, puede almacenar 50 programas. Los programas pueden ser guardados y retirados en cualquier momento.
8. Display de lenguaje CN/EN en el panel táctil. Es para establecer todos los parámetros para una operación fácil; visualización de códigos de fallo y páginas de alarma para una rápida solución de problemas y reparación.
No solo le proporcionamos el equipo de pulido, sino que también sabemos cómo transferir la tecnología, la capacitación profesional y el apoyo técnico para el funcionamiento de la máquina y la escritura de programas.Póngase en contacto con nosotros hoy para una consulta GRATUITA.
