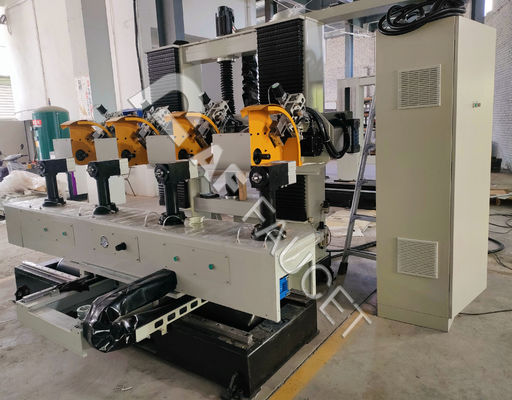

El modelo RTAF-AP04 es un sistema de diseño avanzado que contiene 4 husillos de pulido, los procesos de pulido automático se pueden guardar en el programa para su uso de retirada.
Its highly efficient yields and low production cost benefits more and more manufacturers which makes it become the best solution of replacing heavy-labor workmanship and improving the product's quality stability.
Características clave
Flexible
Calidad estable
Alta productividad,
Menos coste de producción,
Más seguro.
4 - husillos
Especificaciones técnicas
| Código # |
Punto de trabajo |
Especificaciones |
| 1 |
Número de modelo. |
Las condiciones de los controles de seguridad de los vehículos |
| 2 |
Disposición de la máquina (L*W*H) mm |
4400*3400*2800 |
| 3 |
Consumo de energía (máx./Ave.) kW |
40/25 |
| 4 |
Medio ambiente de la fuerza de trabajo |
3Ph, AC380V, 50Hz |
| 5 |
Diámetro máximo de la espiga de pulido (mm) |
600 |
| 6 |
Diámetro de la espiga de pulido (mm) |
300 |
| 7 |
Víaje del eje X (mm) |
1100 |
| 8 |
Víaje del eje Y (mm) |
1000 |
| 9 |
Velocidad del eje Z (mm) |
700 |
| 10 |
Vías en el eje U (mm) |
± 90° |
| 11 |
El desplazamiento del eje V (mm) |
±720° |
| 12 |
Velocidad del eje W (mm) |
±720° |
| 13 |
Recetas del programa |
Almacenamiento ilimitado |
| 14 |
Cera de pulido |
Opción de sólido/líquido |
| 15 |
Velocidad máxima del eje X |
20 metros por minuto. |
| 16 |
Velocidad máxima del eje Y |
20 metros por minuto. |
| 17 |
Velocidad máxima del eje Z |
20 metros por minuto. |
| 18 |
Velocidad máxima del eje U |
30°/seg. |
| 19 |
Velocidad máxima del eje V |
30°/seg. |
| 20 |
Velocidad máxima del eje W |
30°/seg. |
Medio ambiente de trabajo
Espacio de seguridad de la operación: 6000*4500*3200 mm
Voltado estándar 380V
Potencia máxima: 40KW; corriente máxima: interruptor de aire 80A
Presión de aire comprimido: 0,6-0,8MPa, el aire debe secarse, limpiarse, filtrarse
Con un espesor superior a 220 mm y un peso del rodamiento de 200 N/mm2
Para obtener un rendimiento elevado y una calidad estable, la precisión de los agujeros de la pieza de trabajo se controla dentro de 0,5 mm,
¿ Qué es?
Sistema eléctrico de control y operación
-- Método de comunicación: CCLINK (también puede ser designado por el cliente);
-- Tanto el gabinete eléctrico y la línea de enlace externo con tomas de aviación,
- Buena sujeción y disipación de calor (dos ventiladores de escape 120*120);
- PLC, pantalla táctil, convertidor de frecuencia, y otros componentes electrónicos principales con las marcas Mitsubishi y Schneider.
--Preparar el bloqueo de la puerta de seguridad y la rejilla de seguridad.
- ¿Qué quieres decir?El sistema de pulido reserva las interfaces para la actualización
-- Disponible para la formación de líneas de producción continuas o estaciones de trabajo;
-- Apoyar la conexión del sistema de gestión de talleres.
No sólo le proporcionamos el equipo de pulido, sino que sabemos cómo transferir la tecnología, la formación profesional y el apoyo técnico para el funcionamiento de la máquina, y la escritura de programas.Póngase en contacto con nosotros hoy para una consulta GRATUITA.
